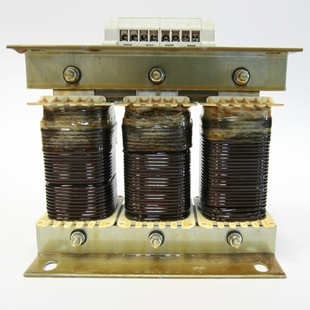

DŁAWIK DL 2,5 kVar 7% 440V NORATEL
Inne zdjęcia tego produktu:
Dławik ochronny do baterii kondensatorów
DL 2,5-7-440
Trójfazowe dławiki o 7% współczynniku tłumiena stosowane do szeregowego łączenia z bateriami kondensatorów w celu ochrony przed szkodliwym wpływem prądów wyższych harmonicznych w systemach kompensacji mocy biernej.
Standardowo dławiki oferowane są w wykonaniu otwartym, produkty posiadają zabezpieczenie termiczne.
Cechy charakterystyczne:
- uzwojenia miedziane pokryte lakierem impregnacyjnym zapewniające niski poziom hałasu
- konstrukcja otwarta IP00
- podłączenie przez kostki zaciskowe, możliwość zastosowania wyprowadzeń zgodnie ze szczegółowymi wymaganiami klienta
- odwracalne zabezpieczenie termiczne+- montaż tablicowy (stopy montażowe)
Parametry techniczne:
|
Moc baterii kVar |
2,5 kVar |
|
Prąd |
3,2 A |
|
Indukcyjność |
17,25 mH |
|
Napięcie zasilające |
400V |
|
Napięcie baterii pojemnościowej |
480V lub 525V |
|
Wypadkowa moc bierna układu LC |
2,5 – 100 kVar |
|
Norma |
EN61558-2-20 |
|
Test izolacji |
3kV AC |
|
Klasa ochrony |
I |
|
Klasa izolacji |
F |
|
Temperatura otoczenia (ta) |
40°C |
|
Stopień ochrony |
IP00 |
|
Waga |
2,0 kg |
|
Wymiary A / B / C / D / E / G [mm] |
126/84/130/100/56/8x5 |
