Bateria kondensatorów KMB-200/170 kVar

Bateria kondensatorów  wzmocniona 400V  200/170kV

                Baterie kondensatorów ELX są podstawowymi urządzeniami w systemach kompensacji i optymalizacji poboru mocy biernej przez odbiorcę z systemu energetycznego. Pozwala to na redukcję do minimum opłaty naliczanej przez dostawcę energii za nadmierny pobór mocy biernej indukcyjnej. Przeznaczone są do kompensacji mocy biernej w sieciach o napięciu do 450 V przy równomiernym obciążeniu faz, praktycznie wolnych od zawartości wyższych harmonicznych.

               Instalacja baterii kondensatorów ELX przynosi duże oszczędności poprzez wyeliminowanie opłat za energię bierną. Decydując się na montaż baterii mamy gwarancję bardzo szybkiego zwrotu poniesionych nakładów w okresie od kilku do kilkunastu miesięcy eksploatacji. Rozwiązania konstrukcyjne oraz nowoczesne elementy wykorzystane do budowy baterii zapewniają gwarancję długoletniej, bezawaryjnej i bezpiecznej eksploatacji. Dodatkową bardzo istotną korzyścią, jaką daje instalacja baterii jest zwiększenie możliwości przesyłowych sieci oraz zmniejszenie strat mocy i spadków napięć w liniach zasilających.

               Baterie kondensatorowe ELX to urządzenia w pełni zautomatyzowane, samodzielne, zapewniające utrzymanie współczynnika mocy na żądanym poziomie. Wyposażone są w indywidualne zabezpieczenia i styczniki sterowane automatycznym, mikroprocesorowym regulatorem mocy.

Zasada działania

Działanie baterii polega na automatycznym dołączaniu bądź odłączaniu członów kondensatorowych o określonej wielkości w kompensowanym punkcie sieci energetycznej. Regulator mocy biernej porównuje aktualnie istniejący w sieci cosɸ z wartością zadaną nastawioną na skali regulatora i w zależności od potrzeb steruje ilością załączonych członów kondensatorowych, których zadaniem jest stałe poprawianie cos ɸ w sieci.

Budowa

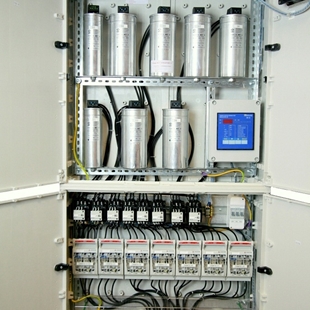

Konstrukcją baterii kondensatorów jest szafa estradurowa lub metalowa malowana metodą proszkową. Wszystkie elementy baterii są umieszczone w jednej lub dwóch szafach - zależnie od mocy. Konstrukcja obwodów baterii jest przystosowana do zapewnienia wewnątrz szafy właściwej temperatury pracy. W tym celu w obudowie instaluje się kratki wentylacyjne lub wentylatory wymuszające stały przepływ powietrza wewnątrz szafy. Pracą całej baterii umieszczonej w jednej lub dwóch szafach steruje jeden regulator współczynnika mocy.

Dane techniczne

Napięcie znamionowe:     400V

Częstotliwość znamionowa:    50Hz

Straty w kondensatorach:    ok. 0,3 W/kVar

Temperatura otoczenia:    -25°C ….. +40°C

Chłodzenie :    naturalne, naturalne + wymuszone

Wszystkie materiały użyte do produkcji baterii kondensatorów są nietoksyczne i nieszkodliwe ekologicznie, w tym zakresie są całkowicie zgodne z obowiązującymi normami.
